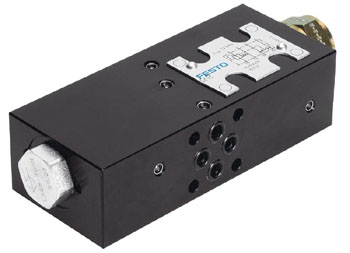

Druckwaage (Schließer), einstellbar
Die Druckwaage stellt einen druckabhängigen hydraulischen Widerstand dar. Die Druckwaage schließt sich, wenn die Druckdifferenz X-Y den eingestellten Solldruck überschreitet. Durch die Verbindung von Anschluss A und X wird ein Druckregelventil realisiert.
Der hydraulische Widerstand bezieht sich auf das vollständig geöffnete Ventil.
Einstellbare Parameter
Bezeichnung | Bereich | Standardwert |
---|---|---|
Solldruck | 0 ... 40 MPa | 1 |
Druckregelbereich | 0.01 ... 10 MPa | 0.2 |
Hydraulischer Widerstand | 1e-6 ... 1000 bar.min2/l2 | 0.1 |
