Linearantrieb, pneumatisch, mit formschlüssiger Verbindung
Der Schlitten des kolbenstangenlosen doppeltwirkenden Zylinders wird durch wechselseitiges Zuschalten der Druckluft umgesteuert.

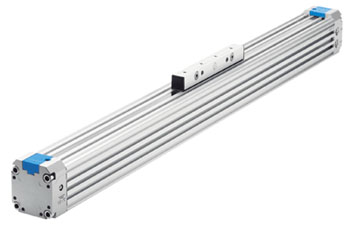

Der kolbenstangenlose Linearantrieb mit beidseitig einstellbaren Endlagendämpfungen überträgt seine Kraft über eine formschlüssige Kolben-Mitnehmerkonstruktion und ist durch ein geschlitztes Profilrohr verdrehgesichert.
Einstellbare Parameter
Bezeichnung |
Bereich |
Standardwert |
Kolbendurchmesser |
1 ... 1000 mm |
20 |
Kolbenstangendurchmesser |
0 ... 1000 mm |
8 |
Kolbenstellung |
0 ... 5000 mm |
0 |
Maximaler Hub |
1 ... 5000 mm |
200 |
Einbauwinkel |
0 ... 360 deg |
0 |
Zylinderreibung
Bezeichnung |
Bereich |
Standardwert |
Referenzdruck |
0.1 ... 20 bar |
6 |
Referenzgeschwindigkeit |
0.1 ... 2 m/s |
1 |
Reibung bei dp_ref |
1 ... 5000 N |
120 |
Losbrechkraft bei dp_ref |
1 ... 5000 N |
12 |
Zylindermasse
Bezeichnung |
Bereich |
Standardwert |
Bewegte Masse |
0.01 ... 1000 kg |
0.3 |
Bezeichnung |
Bereich |
Standardwert |
Leckage |
0 ... 10 l/(min.bar) |
0 |
Federdruck bei x=0 |
0 ... 10 MPa |
0.05 |
Federdruck bei x=x_max |
0 ... 10 MPa |
0.1 |
Dämpfungslänge |
1 ... 100 mm |
10 |
Abgeleitete Parameter
Bezeichnung |
Bereich |
Standardwert |
Kolbenfläche |
0 ... 10000 cm2 |
2.0106 |
Ringfläche |
0 ... 10000 cm2 |
1.2252 |
Fehlermodelle
Fehlermodell |
Beschreibung |
Interne Leckage |
Es tritt eine interne Leckage auf. Der Wert der Leckage ist einstellbar. |
Leckage A |
Es tritt eine Leckage am linken Anschluss A auf. Der Wert der Leckage ist einstellbar. |
Leckage B |
Es tritt eine Leckage am rechten Anschluss B auf. Der Wert der Leckage ist einstellbar. |
Hohe Reibung |
Am Kolben tritt eine hohe Reibung auf. Der Wert der Reibung ist einstellbar. |
Parameter
Bezeichnung |
Bereich |
Standardwert |
Leckage |
0 ... 1000 l/(min.bar) |
1 |
Reibung |
0 ... 10000000 N.s/m |
10000 |
